Mesure de grands débits de solides en vrac
Mesure des débits massiques élevés de solides en vrac secs, sans contact et sans entretien, indépendant de la direction de la conduite (verticale/inclinée)

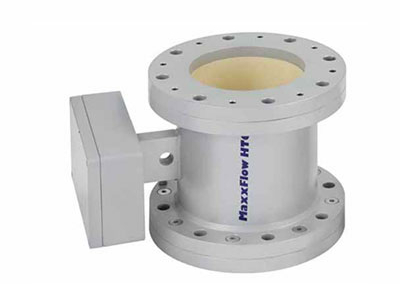

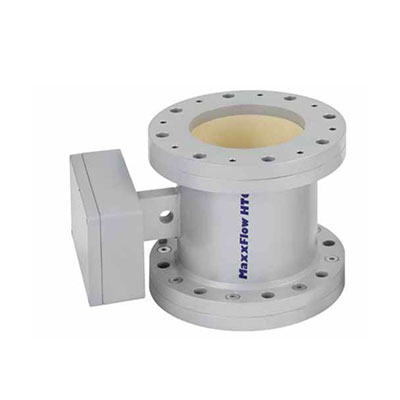

Débitmètre électromagnétique, conçu pour mesurer des flux de matière en vrac jusqu’à 300 t/h.

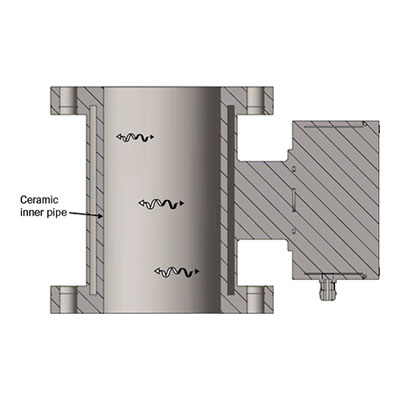

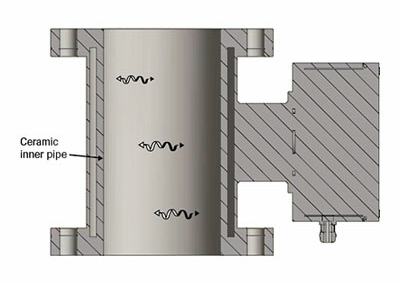

Le système n’a pas de pièces mécaniques dans le flux, il est 100 % étanche à la poussière et sans érosion grâce au revêtement intérieur du capteur en céramique résistante à l’usure.
- Position de montage arbitraire (incliné / chute libre)
- Faible hauteur d’installation requise
- Facile à calibrer
Mesure de débit de 10 t/h à 300 t/h
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Installation de montage
- Téléchargement
- La plupart des solides non métalliques peuvent être mesurés
- Peut être installé sur des tuyaux ou des conduits ronds
- Aucune véritable limite supérieure du débit massique
- Pression maximale 10 bars
- Étanche à la poussière
- Aucune restriction de débit dans le flux de processus (revêtement en céramique résistant à l’usure)
- La mesure du débit massique est indépendante des caractéristiques du débit
- Température maximale : 12 ° C
- Peut être installé en angle
- Faible encombrement : 220 mm (DN 100), 290 mm (DN 150), 310 mm (DN 200)
- Pas de pièces mobiles, donc pas de maintenance
– Faible hauteur d’installation
– Convient aux situations dans lesquelles il était auparavant uniquement possible d’utiliser des solutions mécaniques compliquées, imprécises ou coûteuses (plaques d’impact, goulottes de mesure)

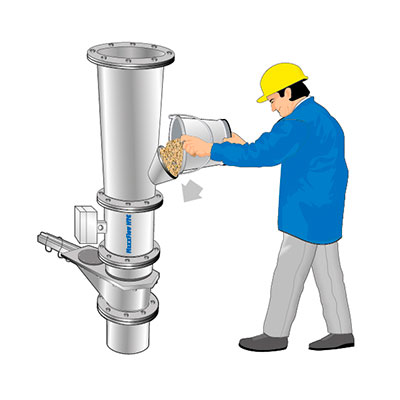

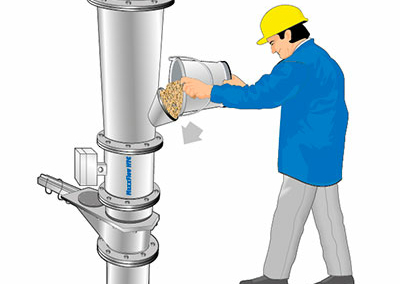

Installation indépendamment du sens de la ligne (verticale, inclinée), mais toujours après des éléments de convoyage mécaniques, dans diverses industries :
- Ciment
- Chimie
- Énergie
- Centrale à charbon
- Nourriture
- Minéraux
- Usine de chaux
- Gypse
- Mesure du débit massique de la farine crue
- Mesure du débit massique de fécule de pomme de terre dans des convoyeurs à chaîne à chute libre
- Mesure du débit massique du sel dans un convoyeur à chaîne de pré-alimentation en chute libre
- Mesure du débit massique de granulés de bois en chute libre
- Débitmètre de grains
| Spécifications Techniques | |
|---|---|
| Matériau sur mesure | Poussières, poudres ou granulés granulométrie max 30 mm |
| Principe de fonctionnement | Électromagnétique |
| Pression du procédé | 1 barre |
| Température du processus | Jusqu’à +120°C |
| Montage | Bride intégrée |
| Type de transport | Gravité, également tuyaux en déclin |
| Débits | Jusqu’à 300 t/h |
| Diamètre du tuyau | Sortie d’alimentation jusqu’à 200 mm |
| Sortie | 4…20 mA, Modbus, Profibus |
Le MaxxFlow HTC est spécialement développé pour la mesure du débit de solides secs en vrac lors d’un débit élevé. Grâce à son profil complètement ouvert et sa faible hauteur d’installation, le MaxxFlow HTC est particulièrement adapté aux situations dans lesquelles il n’était auparavant possible d’utiliser que des solutions mécaniques compliquées ou coûteuses, par ex. g. plaques d’impact ou goulottes de mesure.

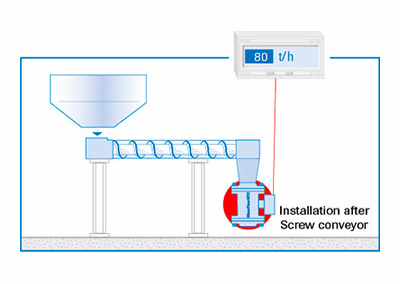

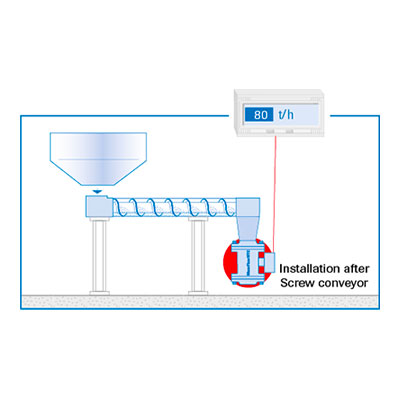

L’installation du MaxxFlow HTC s’effectue indépendamment du sens de la ligne (verticale/inclinée), mais toujours après des éléments de convoyage mécaniques,
e. g. alimentateur rotatif, convoyeurs à vis, toboggans pneumatiques ou convoyeurs à chaîne.
| Données techniques du capteur | |
|---|---|
| Logement | Acier St 52, revêtement par poudre (en option acier inoxydable 1.4571) DN 80/100/150/200 mm, Bride selon EN 1092-1 / PN10 DN 80 : variable |
| Type intérieur | Al2 O3-Céramique |
| Température de fonctionnement | Tuyau capteur : – 20 … + 120 °C Capteur électronique : 0 … + 60 °C |
| Max. pression de travail | 1 barre |
| Fréquence de travail | 88 kHz |
| Puissance de transmission | Max. 2 mW |
| Poids | Dépend du diamètre |
| Précision | ± 1 … 3 % (basé sur la fin de la plage de mesure et matériel calibré) |
| Précision du système | ± 0,04 % |
| Données techniques de l’émetteur | ||||
|---|---|---|---|---|
| MSE 300-DR (rail DIN) | MSE 300-FH (boîtier de terrain) | |||
| Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
| Consommation électrique | 20 W / 24 VA | |||
| Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 529/10.91 | ||
| Température ambiante de fonctionnement | -10 … +45 °C | |||
| Dimensions (L x H x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Poids | Env. 172 g | Env. 2,5 kg | ||
| Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
| Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω (actif) |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω (actif) |
||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 Un Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
| Sauvegarde des données | Mémoire Flash | |||
| Fixation sur rail DIN DIN 60715 TH35 |
Connecteurs à vis pour câbles 3 x M20 (Ø 4,5 – 13 mm) |
|||
| Une station de mesure complète se compose des éléments suivants :
• Alimentateur doseur pour installation dans la ligne de convoyage Le doseur de mesure est disponible dans les tailles DN 100, DN 150 mm et DN 200 mm. Le transmetteur est connecté au capteur à l’aide d’un câble blindé à 4 fils. |
  |
