Mesure du débit volumique de l’air
Mesure du débit volumique, notamment dans les applications chargées en particules. Installation facile sur des conduits existants, ne nécessite pas de venturi ou de conversions similaires.

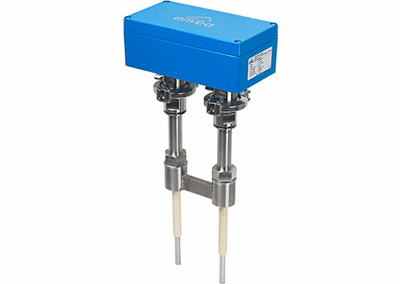

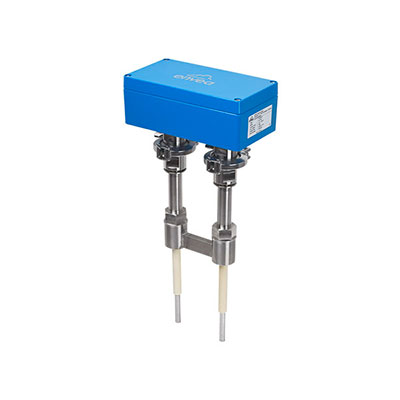

AirFlow P est le dispositif de mesure idéal pour la mesure du débit volumique à des endroits où les mesures de pression différentielle ne peuvent pas être utilisées en raison d’une charge de particules excessive ou lorsque les conversions de canalisations ne sont pas possibles ou souhaitables.
Mesure du débit volumique pour les applications chargées en particules
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Fonction
- Téléchargement
- Valeurs mesurées fiables, même dans les applications poussiéreuses
- Facile à mettre à niveau
- Aucun étalonnage nécessaire
- Production en mètres cubes opérationnels
- Convient à tous les diamètres et géométries
- Aucun venturi (constriction) nécessaire
- Convient aux applications jusqu’à 800 °C
- Ciment
- Chimie
- Énergie
| Spécifications Techniques | |
|---|---|
| Matériau sur mesure | Poussière |
| Principe de fonctionnement | Électrodynamique |
| Version standard de température de procédé | -20 … +150 °C |

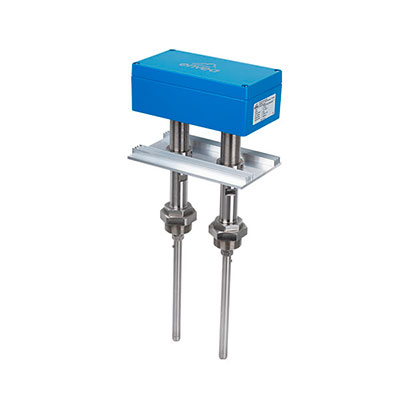

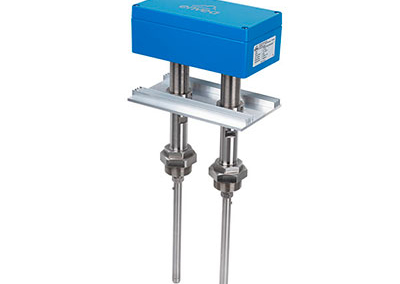

| Version haute température pour température de procédé | -20 … +800 °C |
| Montage | Soudure sur douille, TriClamp |
| Type de transport | Transport aérien |
| Débits | Jusqu’à 20 g/m³ |
| Diamètre du tuyau | Indépendant |
| Classification ATEX | Non |
| Sortie | Relais, sortie analogique |
| Données Techniques | |
|---|---|
| Capteur | |
| Alimentation | 24 V DC, alimenté par l’unité d’évaluation |
| Plage de mesure | à partir de 1 mg/m³ |
| Plage de vitesse | 1 m/s … 100 m/s |
| Version standard de température de procédé | -20 … +150 °C |
| Version haute température pour température de procédé | -20 … +800 °C |
| Température ambiante | -20 … +60 °C |
| Matériau du boîtier | Aluminium |
| Matériau de la tige du capteur | Acier inoxydable |
| Type de protection | IP65 |
| Dimensions | 220 x 840 x 120 mm (L x H x P) |
| Poids | 5,5 kg |
| Unité d’évaluation (Rail DIN) | |
| Alimentation | 24 V CC ± 10 % |
| Consommation électrique | 20 W / 24 VA |
| Type de protection | IP40 selon EN 60 529 |
| Température ambiante de fonctionnement | -10 … +45 °C |
| Dimensions | 23 x 90 x 118 mm (L x H x P) |
| Poids | Env. 172 g |
| Fixation sur rail DIN | DIN 60715 TH35 |
| Section du câble des bornes de connexion | 0,2 – 2,5 mm² [AWG 24-14] |
| Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω (actif) |
| Interface | Modbus RTU (RS 485) / USB |
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA |
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 A Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
| Sauvegarde des données | Mémoire Flash |
| Unité d’évaluation (logement de terrain) | |
| Alimentation | 110/230 V AC 50 Hz (24 V DC en option) |
| Consommation électrique | 20 W / 24 VA |
| Type de protection | IP65 selon EN 60 52910.91 |
| Température ambiante de fonctionnement | -10 … +45 °C |
| Dimensions | 258 x 237 x 174 mm (L x H x P) |
| Poids | Env. 2,5 kg |
| Interface | RS 485 (Modbus RTU) / USB |
| Connecteurs à vis pour câbles | 3 x M20 (Ø 4,5 – 13 mm) |
| Section du câble des bornes de connexion | 0,2 – 2,5 mm² [AWG 24-14] |
| Sortie actuelle | 3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω (actif) |
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA |
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 A Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
| Sauvegarde des données | Mémoire Flash |
Si la surface du conduit est enregistrée sur l’unité d’évaluation, le système AirFlow P fournit un signal à la sortie analogique en mètres cubes par heure (v x A).
En utilisant les dernières technologies, il est possible de mesurer un débit volumique avec l’AirFlow P dans des conduits de gaz propres avec une charge de poussière de seulement quelques mg/m3.
Il est également possible d’utiliser l’AirFlow P comme appareil de mesure de vitesse pur, par ex. g. afin de maintenir constante la vitesse réelle du matériau.
