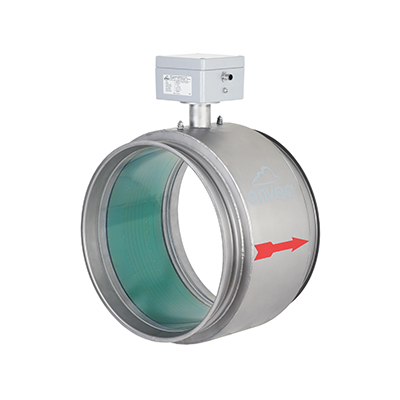

Mesure de la vitesse des solides, version tube
SpeedFlow 2.0-Pipe
Mesure de vitesse des matières solides (poudres, poussières et granulés) version tube : pour un convoyage en toute sécurité des matières. Mesure sur tout le diamètre de la conduite.
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Installation de montage
- Téléchargement
- Mesure continue de la vitesse des solides (poudres, granulés, poussières) dans les tuyaux métalliques
- Mesure directement dans le flux transporté / flux entraîné
- La mesure est totalement indépendante du matériau
- Le capteur est fabriqué en fonction du diamètre du tuyau existant
- Mesure sans contact avec le produit
- Industrie du plastique
- Tabac
- Nourriture
| Spécifications Techniques | |
|---|---|
| Matériau sur mesure | Poussières, poudres ou granulés |
| Principe de fonctionnement | Corrélation |
| Pression du procédé | Max. 100 mbar |
| Température du processus | Max. +45°C |
| Montage | Connexion Flare |
| Type de transport | Phase pauvre pneumatique |
| Plage de vitesse | 1…35 m/s |
| Diamètre du tuyau | Max. 350 mm |
| Classification ATEX | Aucun |
| Sortie | 4…20mA, Modbus, Profibus |
- Matériaux : Granules, poudre et poussière
- Aucun calibrage (Plug & Play)
- Sans composants intégrés dans le flux
- Plage d’application : commence avec une vitesse du matériau aussi faible que 0,75 m/s
| Données techniques du capteur | |
|---|---|
| Diamètre intérieur | DN : 80, 100, 150, 200, 250, 350 (autres tailles sur demande) |
| Matériau du tuyau intérieur | PMMA |
| Connexion mécanique | Connexion Flare |
| Catégorie de protection | IP 54 |
| Max. pression | 100 mbar |
| Plage de vitesse | 1…35 m/s/td> |
| Température à l’intérieur du tuyau | 0…+50 °C |
| Température à l’extérieur du tuyau | 0…+45 °C |
| Alimentation | 24 V CC |
| Poids | Dépend du diamètre |
| Précision des mesures | ± 1 % (dans la plage de mesure calibrée) |
| Données techniques de l’émetteur | ||||
|---|---|---|---|---|
| Émetteur (rail DIN) | Émetteur (boîtier de terrain) | |||
| Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
| Consommation électrique | 20 W / 24 VA | |||
| Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 529/10.91 | ||
| Température ambiante de fonctionnement | -10 … +45 °C | |||
| Dimensions (L x H x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Poids | Env. 172 g | Env. 2,5 kg | ||
| Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
| Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 Un Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
| Sauvegarde des données | Mémoire Flash | |||

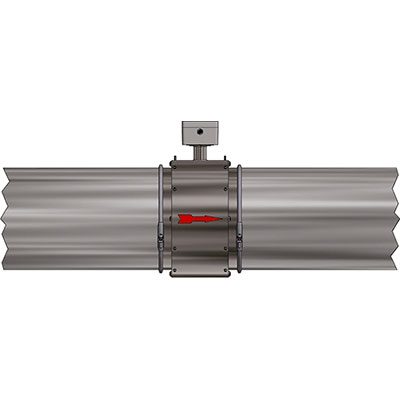

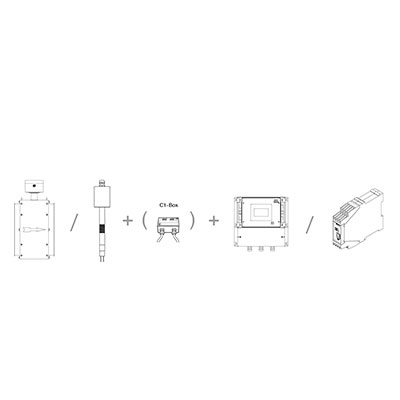

Pour le montage du capteur, le lieu d’installation est spécifié en fonction des chemins d’entrée et de sortie acheminés. À l’emplacement d’installation spécifié, le capteur est installé dans la canalisation existante via une connexion torchère standard. La distance entre le capteur et l’unité d’analyse peut être de 300 m maximum.
