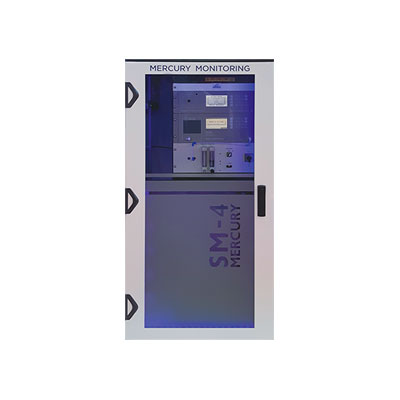

Analyseur de mercure dans les gaz de fumées
SM-4
Conçu pour mesurer avec précision et fiabilité des très basses concentrations de mercure dans les gaz de fumées y compris dans des matrices complexes (SO2, NOx, HCl, etc.)
Avec plus de 20 ans d’expérience, Mercury Instruments (ENVEA Group) s’est distingué par le premier système de surveillance des émissions de mercure utilisant la méthode thermocatalytique sèche.
L’analyseur de mercure dans les gaz de fumées SM-4 est certifié QAL1 et répond aux obligations de mesures du mercure à venir (convention de Minamata – directives européennes pour les centrales thermiques et les incinérateurs).
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Conformités aux normes
- Téléchargement
- Surveillance automatique et continue des émissions totales de mercure dans les gaz de combustion des cheminées. Certifié QAL 1
- Mesure extrêmement haute précision et fiabilité
- Fonction de rétro-rinçage automatique
- Mesure continue du Hg total (élémentaire, ionique et organique)
- Aucun déchet liquide ni condensat généré
- Dilution de l’échantillon directement au point de prélèvement, permettant une large plage de mesure et une large plage de mesure. élimination des interférences des gaz matriciels, pas de transport de Hg ionique
- Le système d’échantillonnage, composé de la sonde, de l’unité de dilution et du convertisseur catalytique basse température, est entièrement chauffé pour éviter l’adsorption du mercure.
- Très peu d’entretien (intervalle d’entretien : ≥ 3 mois) – peut être automatisé
- Ultra haute sensibilité : la plage de mesure faible est de 0,05 µg/m3
- Approuvé et certifié par le TÜV Rheinland (QAL1)
- Options principales :
- Spéciation du mercure
- Générateur de gaz d’étalonnage du Hg élémentaire traçable NIST, installé à l’intérieur de l’armoire de l’analyseur
- Systèmes d’étalonnage automatique (oxydé et élémentaire)
- QAL3 automatique
- Longueur de ligne d’échantillonnage jusqu’à 100 m (300 pieds)
Moniteur de mercure parfaitement adapté pour l’analyse continue du mercure dans :
- Centrales électriques alimentées au charbon (avant et après les absorbeurs de mercure)
- Surveillance des émissions pour les installations sous 13. et 17. BImSchV
- Fours à ciment
- Fonderies produisant de l’acide sulfurique
- Installations d’incinération de déchets (déchets industriels, médicaux, boues d’épuration…)
- Traitement thermique des sols contaminés, déchets dangereux
- Installations métallurgiques susceptibles d’émettre du mercure…
| Spécifications Techniques | |
|---|---|
| Principe de mesure | réduction thermocatalytique à la cheminée, Amalgamation (MI GoldTrap), absorption atomique de vapeur froide (CVAAS) à 253,7 nm |
| Composant mesuré | Mercure total (spéciation ionique et élémentaire en option) |
| Source UV | Lampe au mercure basse pression (EDL) sans électrode |
| Méthode de stabilisation | Méthode de poutre de référence |
| Cellule optique | Silice fondue (Suprasil), l : env. 230 mm, chauffé env. 45° |
| Plages de mesure | 0,05 μg/m3 – 500 μg/m3 Hg (jusqu’à 1 000 μg/m3< /sup> en option) |
| Limite de détection | 0,0001 μg/m3 (Détecteur) ; &Lt ; 0,01 μg/m3 (Système) |
| Temps de réponse T90 | 180 – 360 s |
| Calibrage | – automatique, avec générateur de gaz d’étalonnage intégré pour le Hg élémentaire (option) ; – automatique, avec générateur de gaz d’étalonnage intégré pour Hg ionique (option) ; – manuel, avec raccord chauffant intégré pour connecter un gaz d’étalonnage fourni en externe (par exemple HOVACAL®) |
| Données Techniques | |
|---|---|
| Sorties de signal | analogique : 4-20 mA (500 Ω max.) ; série : RS232 ; Modbus RTU/RS485 (en option) ; Ethernet (option) |
| Sortie d’état | 3 x paires de contacts de relais (contacts secs) |
| Accès à distance | Modem et logiciel SM-4 (option) |
| Max. température de l’échantillon | 250 °C (autres sur demande) |
| Plage de température ambiante autorisée | -5 à 40 °C |
| Longueur de la ligne d’échantillonnage | jusqu’à 30 m (option jusqu’à 100 m) |
| Alimentation | 230 VCA / 50 Hz (option 110 VCA / 60 Hz) |
| Consommation d’énergie électrique | Armoire analyseur : 450 VA ; Unité sonde-convertisseur : 1000 VA ; ligne d’échantillonnage chauffée : 30 VA / mètre |
| Dimensions (H x L x P) | Armoire analyseur : 161 x 80 x 60 cm ; Unité convertisseur de sonde : 36 x 36 x 66 cm ; Contrôleur de sonde : 48 x 44 x 27 cm |
| Poids | Armoire de l’analyseur (incluant calibrateur automatique) : 130 kg ; Unité convertisseur de sonde : 28 kg ; Contrôleur de sonde : 14 kg |
Conformité avec:
- CEMS pour le mercure 40CFR60 PS-12A de l’EPA des États-Unis ;
- Convention et conférence de Minamata Directives européennes pour les centrales thermiques et les incinérateurs
- EN 15267 (règlement européen) ;
-
Directive sur les émissions industrielles (IED)
-
Directive sur le contrôle intégré de la prévention de la pollution (IPPC),
-
Directive sur les grandes installations de combustion (LCPD)
-
Installation de combustion moyenne – MCP Directive (UE) 2015/2193
-
Directive sur l’incinération des déchets (WID)
Approuvé et certifié QAL 1 par TÜV Rheinland Energie und Umwelt GmbH, Köln, (QAL1)
Nos analyseurs de mercure sont fabriqués conformément aux réglementations de qualité ISO 9001.
Homologué CE
