Baie Combustion CEMS

Système d’Analyse à l’Emission : CO, NOx, SO₂, Poussières, DTP et O₂

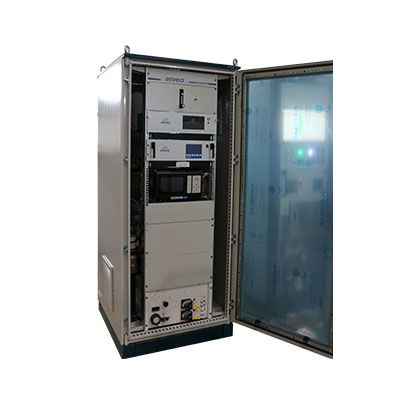

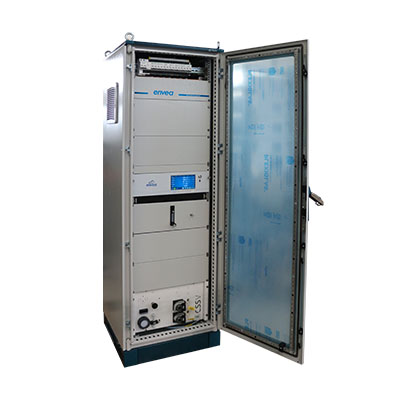

Baie Combustion CEMS

Pour la mise en conformité de votre installation de combustion selon les nouvelles prescriptions « LCP », ENVEA, membre du Gimélec, vous propose une solution clé en mains complète, précise, optimisée, et certifiée pour la mesure en continu des principaux polluants dans l’air (NOx, poussières, SO2, CO…).

Elle vous garantit la prise en compte de mesures certifiées QAL1 pour le débit, ainsi que la conformité de l’acquisition et du traitement des données exigée par les autorités (DREAL).

Baie Combustion CEMS – solution de mesure clé-en-mains pour la mise en conformité de votre installation selon les nouvelles prescriptions « LCP / MCP »

Téléchargez la plaquette
Contactez-nous
ENVEA, qui dispose d’un service clients de 40 techniciens régionalisés couvrant tout le territoire national, est le seul fabricant du marché à proposer la chaine de mesure complète de poussières, des gaz et des flux, du prélèvement au rapport de données.
Besoins Utilisateur & Exigences réglementaires Normes et Certifications applicables L’offre d’ENVEA
Baie d’analyse AMS Combustion CEMS
AMS certifié QAL1 (et non l’analyseur seul !)* EN 15267-3 ✔
AMS conforme QAL2 / QAL3 (QAL3 automatique ou Pilotage à distance possible)* EN 14181
EN 15267-3
FDX 43-132		 ✔
Accès à distance de la supervision Baie par accès 3G/5G/VPN ✔
via l’application Web Browser
ou ENVEA Connect™

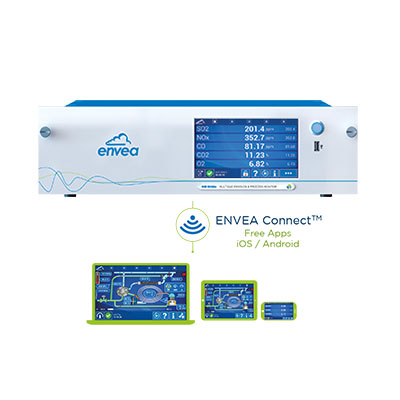

Analyseur MIR 9000e (certifié QAL1 et QAL3)
Gamme CO à 75 mg/m3 certifiée QAL1* EN 15267-3 ✔
Gamme NOx à 100 mg/m3 certifiée QAL1* EN 15267-3 ✔
Gamme SO2 à 75 mg/m3 certifiée QAL1* EN 15267-3 ✔
Sonde O2 Zircone certifiée QAL1 au lieu de la technologie électrochimique* EN 15267-3 ✔ et sans consommable
Vraie Mesure H2O résiduelle pour suivre l’efficacité du Groupe Froid ✔
Ajout de canaux de mesure pour polluants supplémentaires (CO2, CH4 et N2O) sans passer par l’usine ✔ nous consulter pour le coût
Test QAL3 intégré dans l’analyseur, en cours de certification TÜV validant l’injection de gaz échantillon dans la cellule* EN 15267-3 ✔
Mesure de poussière QAL 991 ou QAL 181 (certifié QAL1 et QAL3)
Gamme de Poussière à 7,5 mg/m3 certifiée QAL1* EN 15267-3 ✔ gamme la plus basse sur le marché
Test QAL3 intégré à l’analyseur* EN 15267-3 ✔
Mesure de débit Stackflow 200 (certifié QAL1 et QAL3) ou Stackflow 100
Mesures de Pression, Température et du Débit dans la même sonde ✔
Test QAL3 intégré à la sonde (Stackflow 200)* EN 16911 ✔
Couplage du piquage de la sonde de débit avec le prélèvement gaz ✔
Logiciel d’acquisition, traitement et Reporting XR Energy®
Traitement des données conforme à la réglementation EN 17255-1 & -2 ✔
Traitement des OTNOC Guide FEDENE GIMELEC ✔
Reporting des données Guide FEDENE GIMELEC ✔

* Obligation règlementaire

De plus, le MIR9000e propose en standard en plus des polluants conventionnels, une série de polluants utiles au diagnostic de bon fonctionnement de la baie et de la qualité de la combustion :
  • Une VRAIE mesure de l’H20 résiduel afin de suivre l’efficacité du Groupe Froid. Cette mesure constitue un point fondamental pour juger facilement la performance de l’AMS et aider l’exploitant à diagnostiquer une éventuelle dérive.
  • Des VRAIES mesures du CH4, du CO2 et du N2O (Protoxyde d’azote), utile en Biomasse pour contrôler la qualité de la combustion, voire-même mieux corréler les calculs de quotas de CO2 (en option).
En vous équipant de ce système d’analyse vous êtes :
  • certain de faire l’acquisition d’un AMS certifié QAL1 par le TÜV comme l’exige la réglementation
  • assuré que votre système CEMS sera encore conforme dans les 10 prochaines années
  • dans le confort d’une prise en main facile de la Baie CEMS que ce soit à proximité ou à distance
  • dans le respect de la réglementation à tout moment par l’application du QAL3 de manière simple et efficace via le module SMART-QAL3®
  • disposez d’une mesure d’Oxygène pérenne et fiable embarquée dans notre analyseur MIR 9000e et d’une mesure de débit qui répond parfaitement à votre réglementation.
  • en mesure d’exploiter les données et gérer les rapports réglementaires via notre logiciel DREAL XR-Energy, simple d’utilisation et conforme à la norme EN 17255-1.
Cette solution globale inclut des technologies conformes aux exigences réglementaires
– avec d’une part des instruments de mesure certifiés comme :

  • La nouvelle Baie Combustion CEMS intégrant les fonctionnalités de QAL3 automatique &/ou pilotable à distance, un AMS certifié QAL1 dans son ensemble :
    • Le système d’échantillonnage
    • Le groupe froid
    • Le convertisseur NOx
    • L’analyseur de gaz MIR 9000e
  • Les sondes de mesure de débit & poussières de dernière génération du Groupe avec en particulier l’analyseur de poussière QAL 991, le plus précis du marché.
… et d’autre part,

    Options principales :

  • Notre solution de suivi réglementaire XR ENERGY® ou Service Web XR Cloud®, répondant à l’ensemble de vos besoins de suivi & sécurisation des données environnementales. Certifié MCERTs selon la norme EN 17255-1 et développé sur la base du WEX incinération d’ENVEA, ce logiciel est spécifiquement conçu pour le domaine des chaufferies. Basé sur des architectures éprouvées (Oracle, Linux…), il garantit la conformité avec les réglementations actuelles et futures et l’archivage des données sur plus de 5 ans.
La puissance de ce logiciel, basé sur des architectures éprouvées (Oracle, Linux…), garantit la conformité avec les réglementations actuelles et futures et l’archivage des données sur plus de 5 ans.

Notre approche sur cette nouvelle Baie Combustion « LCP/MCP » s’est basée sur l’écoute de vos besoins pour que l’on mette à votre disposition des moyens de mesure, facile à utiliser, à exploiter et à diagnostiquer…

  • Mise en conformité des installations de combustion selon les dispositions dites BREF LCP et Directives MCP, elles-mêmes transcrites dans les Arrêtés ministériels « Combustion » du 3 Août 2018
  • Respect de la directive européenne 2010/75/UE dite « IED » s’appliquant en particulier aux installations de combustion d’une puissance thermique nominale totale supérieure ou égale à 50 MW soumises à autorisation
  • Conformité réglementaire selon l’Arrêté du 3 août 2018 relatif aux grandes installations de combustion (LCP)
  • Mise en conformité des chaudières Biomasse
  • Mise en application de la réglementation ICPE sur les brûleurs Process > 1 MW « La réglementation peut s’appliquer à tous les appareils de combustion y compris les brûleurs de process dès lors que la puissance de l’installation de combustion dans laquelle il se trouvent atteint 1 MW ET que l’installation n’est pas soumise à une autre rubrique de la réglementation ICPE. »
Notre approche sur cette nouvelle baie combustion « LCP/MCP » s’est basée sur l’écoute de vos besoins et la mise en application du Guide Combustion FEDENE-GIMELEC et des fiches techniques Combustion de l’INERIS. Elle allie simplicité d’utilisation, d’exploitation et de diagnostic et conformité aux exigences réglementaires :

Dans le sens de la réglementation française, la certification QAL1 est définie selon la norme EN 14181 et EN 15267-3. Elle a été depuis reprise au travers des récentes dispositions dites BREF LCP et Directives MCP, elles-mêmes transcrites dans les Arrêtés ministériels « Combustion » du 3 Août 2018

Un AMS certifié QAL1 est défini comme un ensemble qui décrit TOUS les composants suivants, sans quoi la certification est invalidée :

  • L’ensemble du système d’échantillonnage
  • Le groupe froid
  • Le convertisseur NOx
  • L’analyseur de gaz
Notre Solution de mesure Baie Combustion CEMS répond évidemment à ces critères, étant donné que notre certificat liste tous les accessoires de l’ensemble de l’AMS.

Note importante : “Si un exploitant ne s’assure pas que le matériel pris en charge ne respecte pas cette obligation, il prend un risque important de non-conformité de son installation de combustion.”

Depuis le 30 décembre 2020, les analyseurs certifiés QAL1, ont l’obligation d’être jugés en termes de précision selon les tolérances données par la norme EN 15267-3.

Exemple :

  • Sur les NOx, la norme EN 15267-3 exige une incertitude inférieure à 15% à 100 mg/m3.
  • La norme NF EN 15267-3 exige que l’étendue de mesure certifiée ne soit pas supérieure à 2,5 fois la VLE pour les grandes installations de combustion.
Ci-dessous, vous trouverez la synthèse de notre certification avec les incertitudes associées :
Composants Plages de Certification (mg/Nm3) Plages supplémentaires (mg/Nm3) % d’incertitude toléré par la norme EN 15267-3_QAL1 % d’incertitude de l’AMS MIR9000e Au point de mesure suivant Statut QAL1 Gamme min. certifiée EN 14181 (2,5 x VLE)
CO 0 – 75 0 – 3000 · 7,5 6,6 50 mg/m3 ✔ 30 mg/m3
NOx / NO2 0 – 100 0 – 1500 · 15 8,3 66 mg/m3 ✔ 40 mg/m3
N2O 0 – 50 0 – 100 0 – 200 15 5,9 50 mg/m3 ✔ 20 mg/m3
SO2 0 – 75 0 – 1500 · 15 10,5 50 mg/m3 ✔ 30 mg/m3
CH4 0 – 50 0 – 100 0 – 200 22,5 5,7 50 mg/m3 ✔ 20 mg/m3
O2 0 – 25 Vol.-% · · 7,5 2 25 Vol.-% ✔ –
CO2 0 – 20 Vol.-% 0 – 30 · 7,5 2,4 20 Vol.-% ✔ –
